片材擠出機_JDL_塑料片材擠出機

2025-01-25

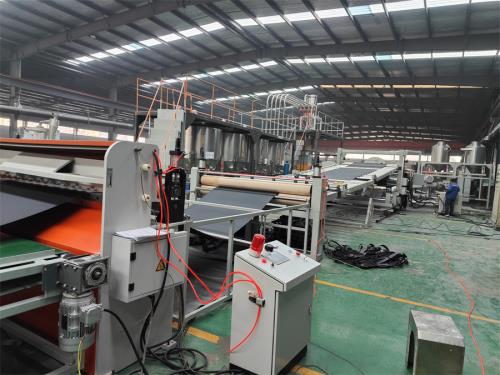

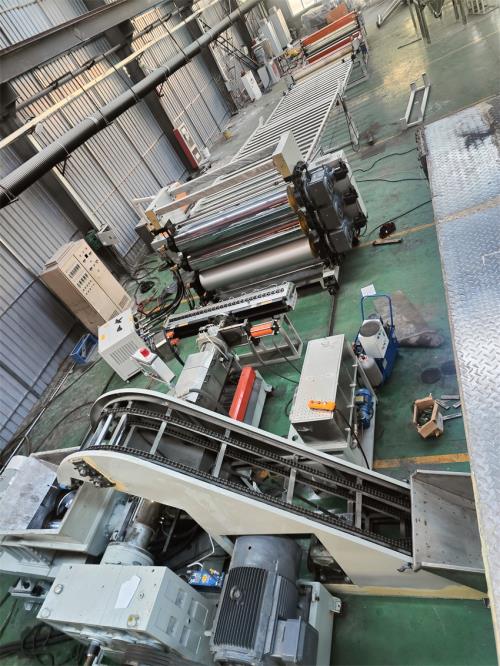

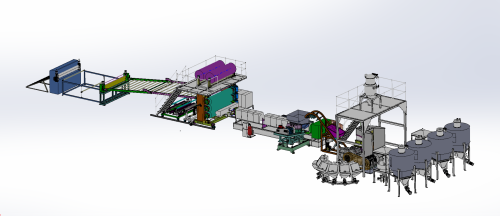

片材擠出機_JDL_塑料片材擠出機 JDL-75D雙螺桿片材生產線一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色Ⅱ、擠出工藝：單螺桿計量式喂料——-JDL-75D雙螺桿擠出機---——液壓板式換網系統------片材擠出模具-----二輥壓光------二輥冷卻系統-----2米不銹鋼輥筒輸送----二輥壓光----二輥冷卻系統----托架冷卻------冷卻牽引-----切邊裝置-----計米器------在線橫切------下料平臺-------主機采用：PLC控制Ⅲ、加工物料：PET板材要求：制品寬度：1200mm 制品厚度：3-6mm產 能：10噸/24小時 注意事項：取決于客戶的配方、工藝、生產條件二. 技術配置（一）單螺桿喂料系統1)單螺桿喂料機；電機功率：1.5kw；“三晶或羅賓康”變頻調速器；2）料斗V型攪拌，電機功率：0.37KW,轉速：0.5-1轉/分鐘3）單螺桿立式強制下料，電機功率：1.5KW（二）JDL-75D雙螺桿擠出機 1、D型高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：800rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購） 2）減速箱冷卻系統；1）減速箱冷卻系統油泵功率：0.75kw；采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統3、主機1）四級交流電機；功率：132kw；“猛特”電機“三晶或羅賓康”變頻調速器4、螺桿:特殊螺桿1）直徑：φ71mm；長徑比48:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；共十二節，L=290mm/節，第一節筒體為進料筒體,第六節為自然排氣，第十節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻；2）加熱區段：進料區不加熱，其他采用優質鑄鋁加熱器。6、水冷卻系統1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）假如不按照規定放防凍液,會導致鋁制冷卻器漏水,不在保修內7水循環真空泵，1）水循環真空泵功率：3KW,真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；
