隔音阻尼片擠出機_隔音阻尼片擠出機_佳德強制喂料機/JDL-120單螺桿丁基膠片生產線

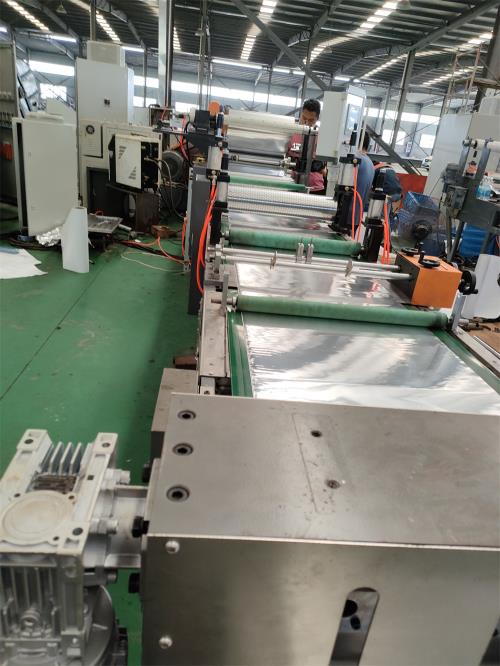

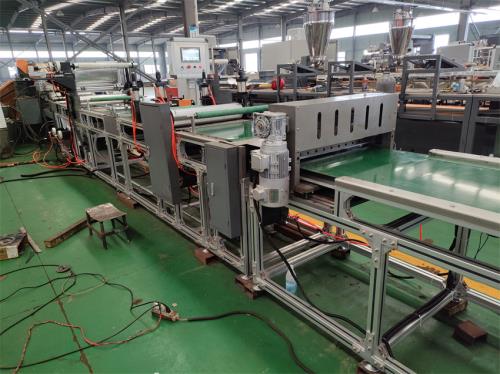

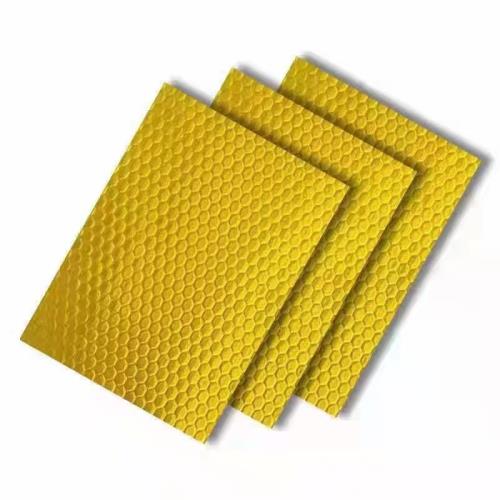

一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色Ⅱ、擠出工藝：強制喂料機——JDL-120單螺桿擠出機-----模具接口------丁基膠膠專用模具------5米橡膠輸送帶------二棍覆膜輥-----上下覆膜裝置------二輥壓花-----移動切刀系統（公司專利）-----1.5米輸送帶-----主機采用：PLC控制Ⅲ、加工物料：丁基膠片材要求：丁基膠片尺寸：寬：500mm，最厚1-4mm  正負:0.15mm產    能：200～350/公斤小時注意事項：取決于客戶的配方、工藝、生產條件二. 隔音阻尼片擠出技術配置（一）強制喂料機1）電機功率：11kw，采用““三晶或羅賓漢””變頻調速器。喂料螺桿：雙螺桿強制下料，氮化鍍鉻處理，表面光潔度高。喂料體：內表面拋光、鍍硬鉻處理，光潔耐磨。2）喂料斗：內表面拋光、鍍硬鉻處理，光潔耐磨；采用鎖扣式安裝防護罩，要求便于更換和維修保養。 （二）JDL-120擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）: 采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統2、主電機：:1）交流電機；功率：55kw“利多”電機，“三晶或羅賓漢”變頻調速器3、螺桿1）直徑：φ120mm；長徑比：16:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；2) 螺桿芯部采用通水冷卻4、料筒1）材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻，盤銅管加強制作工藝改進，銅管孔焊接嘴滿焊并帶加強固定，防止此處漏水；料筒外加不銹鋼防護罩，要求防護罩與機座相聯；加熱區段：采用油模溫機加熱；模溫機一臺三）隔音阻尼片擠出特種橡膠專用模具：要求：丁基膠片尺寸：寬：500mm，厚：1-4mm  正負:0.15mm1）出料有效寬度550mm；制品寬度500mm；制品厚度1-4mm，模頭材料：P20鋼材；模頭 流面鍍硬鉻處理。模具兩邊帶堵頭100mm，采用模溫機控制；2）模溫機油冷卻系統：模溫機油泵功率：0.15KW,電熱功率：（9kw*1）（四）橡膠輸送帶1）輸送帶材質:PVC輸送帶600mm×5000mm;（分段式）輸送帶里面加不銹鋼板鋪2) 輸送電機2.2kw采用：三晶變頻調速器,線速度0-10m/m;變頻器控制，隔音阻尼片擠出3) 橡膠輸送帶兩邊要帶槽道;防止輸送帶跑偏，輸送帶里加吸附功能；電機功率：1.5KW4）輸送帶安裝5KG自重壓輥2組；15KG氣動壓輥1組；輥筒直徑：71mm；輥筒；防止粘連,氣動壓輥行程可調(采用:機械調節閥那種)；最大高度50mm5）切邊系統一套（五）覆膜輥筒一1）上輥直徑：150mm,長度：600mm  光棍，花紋為：六角凸出，深度：1-1.5mm采用氣動自動調整高度2）下輥直徑：150mm,長度：600mm  光棍，采用變頻器控制；電機功率：1.5KW（六）上下放卷裝置（熱腹合無紡部裝置）   隔音阻尼片擠出    單工位1）上放卷安裝在輸送帶頂部;一個直徑71mm氣脹軸;放卷速度采用磁粉控制; 放卷裝置上安裝導流輥;展平輥等2）下放卷安裝與托架下; 一個直徑71mm氣脹軸; 放卷速度采用磁粉控制;下放卷架子與底座為螺絲連接;與輸送帶能同步前后移動;防止下放卷在放無紡布是不能與輥筒摩擦; 放卷裝置上安裝導流輥;展平輥等3）放卷手動糾偏系統二套（七）壓花輥筒一1）上輥直徑：150mm,長度：600mm  壓花棍，采用加大氣缸自動調整高度2）下輥直徑：150mm,長度：600mm  光棍，采用變頻器控制；隔音阻尼片擠出電機功率：2.2KW（八）JDL-600切刀系統（公司發明專利：CN201710425661.2）1) 最大剪板寬度：600mm.裁切精度要求控制：0.1mm,最大厚度：15mm，剪切速度，15m/min2) 剪板方式氣動;跟蹤裁斷,跟蹤長度100mm,切刀有光電安全保護裝置,切刀上加羊毛刷;3）要求切刀系統要自動點數；點數后輸送帶自動分離隔開（例如：每切10次；輸送帶就快一次4） 輸送帶材質:輸送帶600mm×1500mm;輸送帶里面加不銹鋼板鋪平，橡膠輸送帶兩邊要帶槽道;防止輸送帶跑偏；輸送帶兩邊要包邊片材擠出機  http://www.runcity974.com/contents/39/60.html
